Caja de protección PV 2 líneas (2 entradas / 2 salidas) DC 500 V

94,00 € (IVA incluido)

En stock

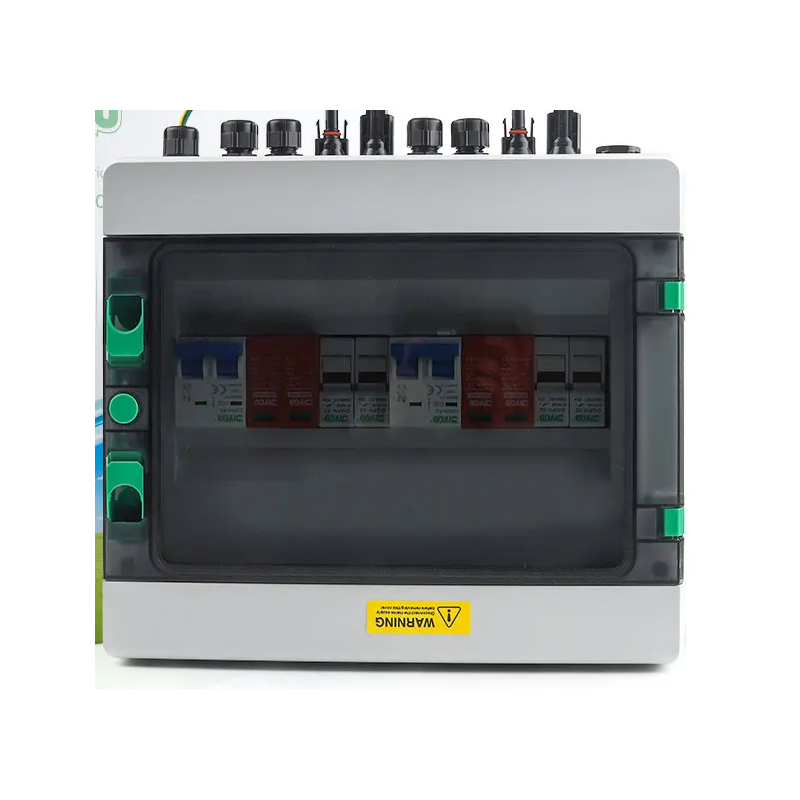

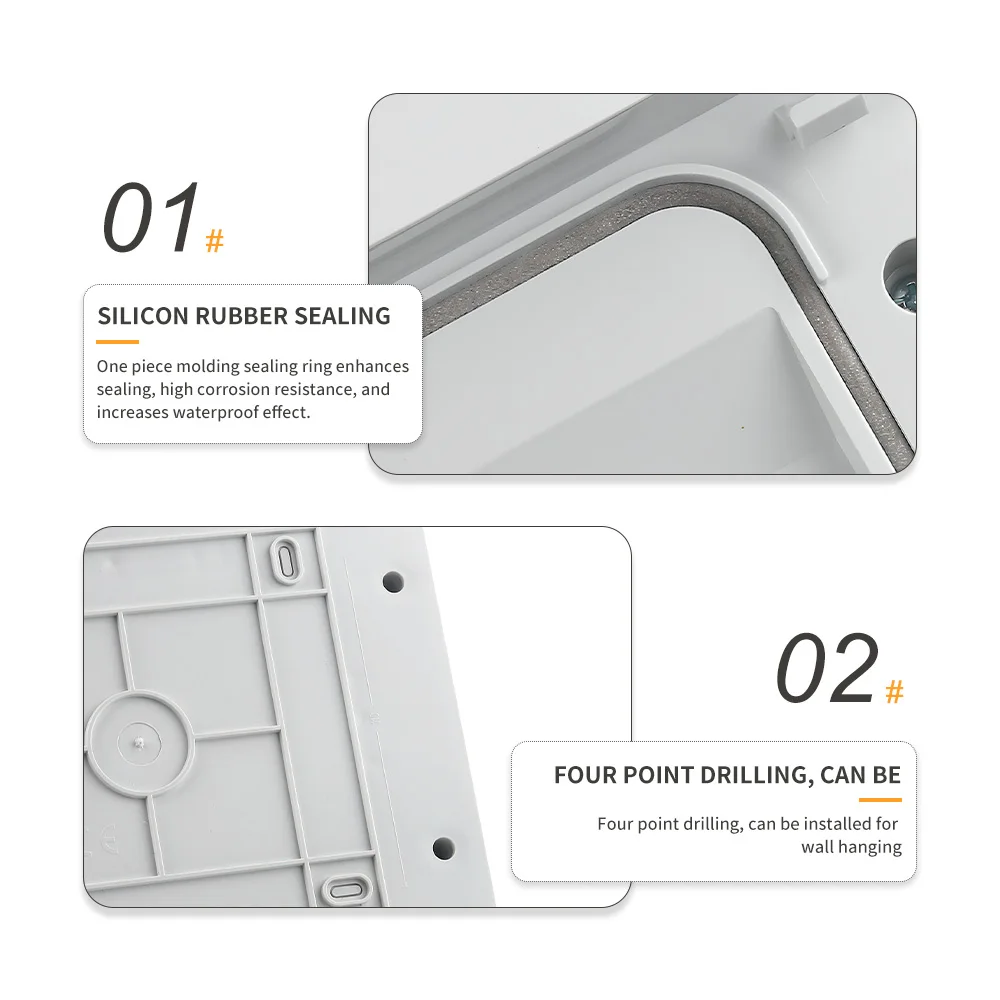

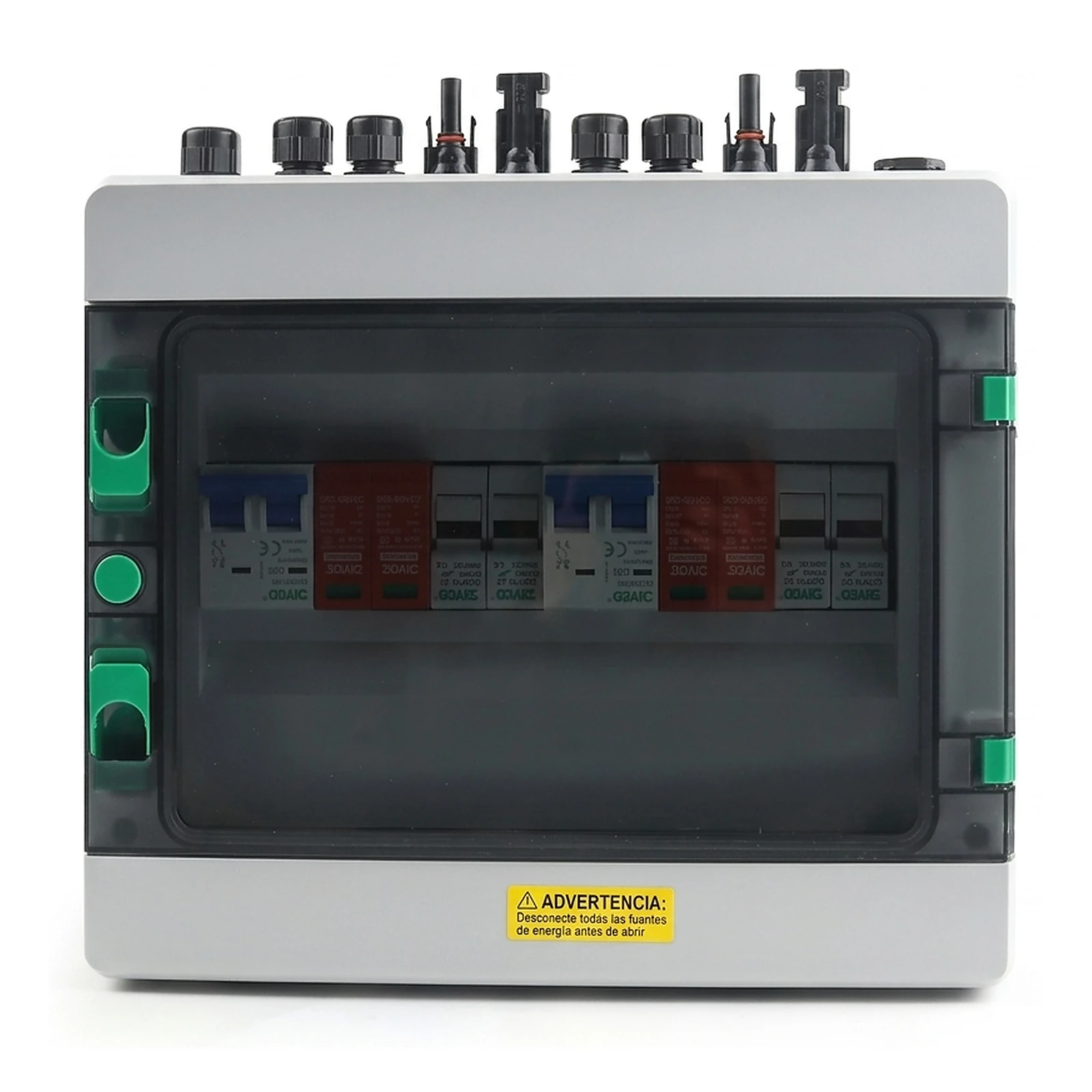

Caja de protección de corriente continua para dos líneas PV independientes, una por cada MPPT del inversor. Cada línea lleva 2 fusibles gPV 10×38 mm 1000 V DC, protector de sobretensiones SPD 2P 1000 V DC (20/40 kA) y magnetotérmico DC 2P C63 500 V como seccionador. Envolvente IP65 de 12 módulos en ABS, resistencia a impactos IK10, tapa transparente y junta de silicona; conectores MC4 de entrada y salida, toma de tierra. Medidas 310 × 158 × 312 mm, 2,75 kg.

Especificaciones

SubcategoríaCuadros eléctricos y cajas
TipoCaja de protección PV (DC)
UsoProtección línea fotovoltaica
Entradas / salidas2 líneas → 2 salidas
Tensión máx. DC500 Voltios
Fusibles4 × gPV 10×38 mm 1000 V DC
Protector sobretensiones2 × SPD 2P 1000 V DC, 20/40 kA
Magnetotérmico DC2 × 2P C63 500 V
Módulos12
Protección IPIP65
Resistencia a impactosIK10
Medidas310 × 158 × 312
ConectoresMC4
Líneas MPPT2

Preguntas frecuentes

¿Por qué dos salidas en lugar de una?

Porque los inversores con dos MPPT reciben cada string por separado: por ejemplo, paneles en dos orientaciones (este y oeste) o con distinto número de módulos. La caja protege las dos líneas sin mezclarlas.

¿Para qué sirve una caja de protección PV?

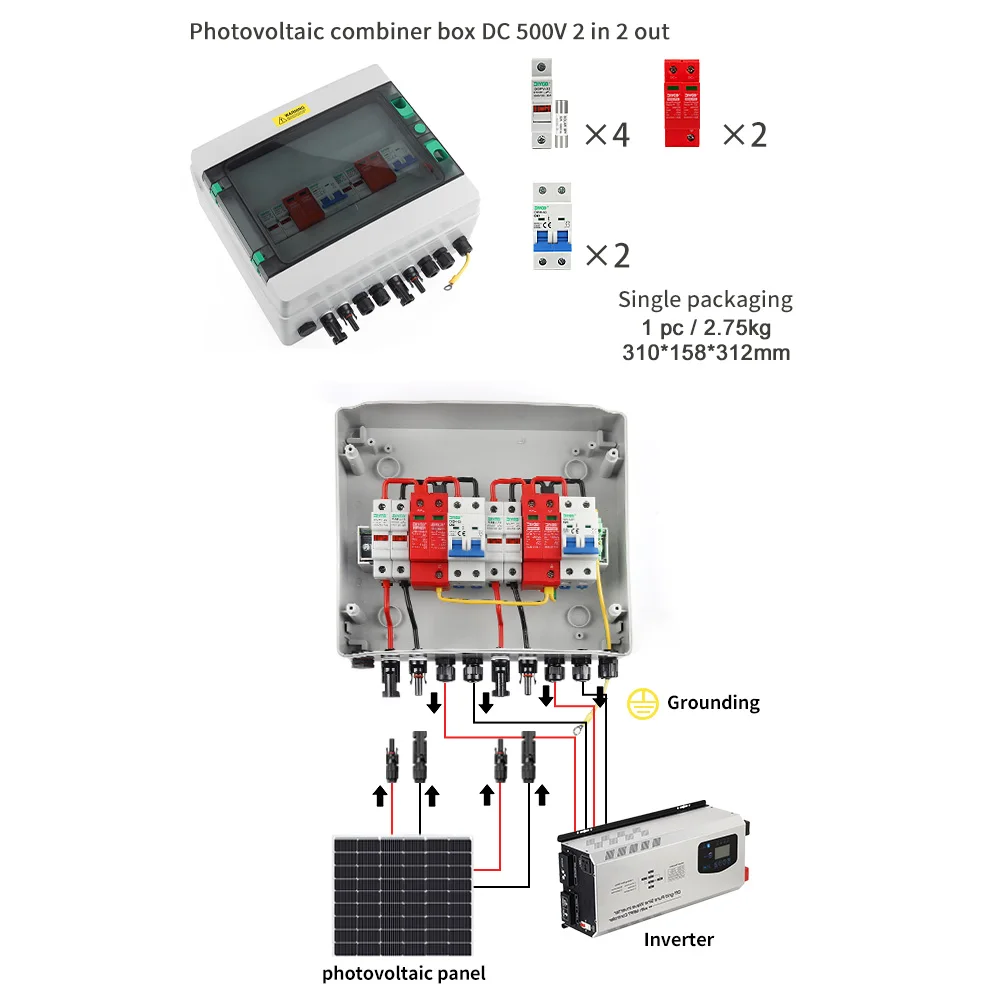

Protege la línea de corriente continua entre los paneles y el inversor: los fusibles cortan un string en cortocircuito o con corriente inversa, el protector de sobretensiones (SPD) desvía a tierra los picos por rayos y el magnetotérmico DC permite cortar los paneles para trabajar en el inversor con seguridad.

¿Qué tensión máxima de string admite?

Hasta 500 V DC. Antes de instalar hay que comprobar la tensión de circuito abierto (Voc) del string a baja temperatura: en invierno puede superar la nominal en un 10–15 %.

¿Dónde se instala?

Cerca del inversor o en la cubierta, en pared. El envolvente es IP65, apto para exterior, con conectores MC4 para los strings y prensaestopas para la salida y la toma de tierra.

¿Necesito un electricista para instalarla?

Sí, la instalación debe hacerla un instalador habilitado según el REBT, con la puesta a tierra del SPD conectada. Bilotex la monta junto con los paneles y el inversor.
