Caja de protección PV 2 strings → 1 salida DC 600 V

91,79 € (IVA incluido)

En stock

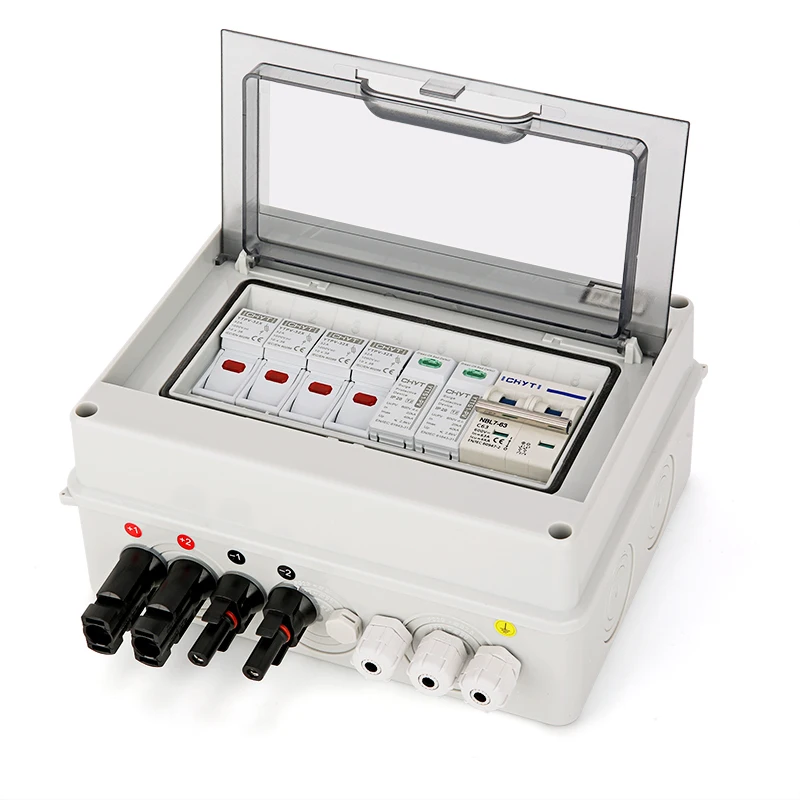

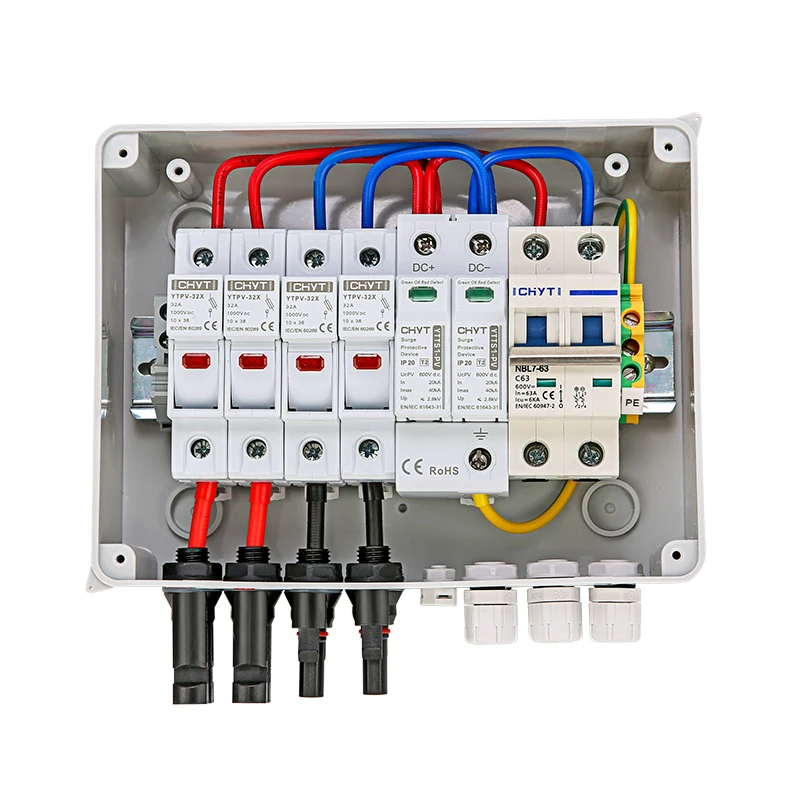

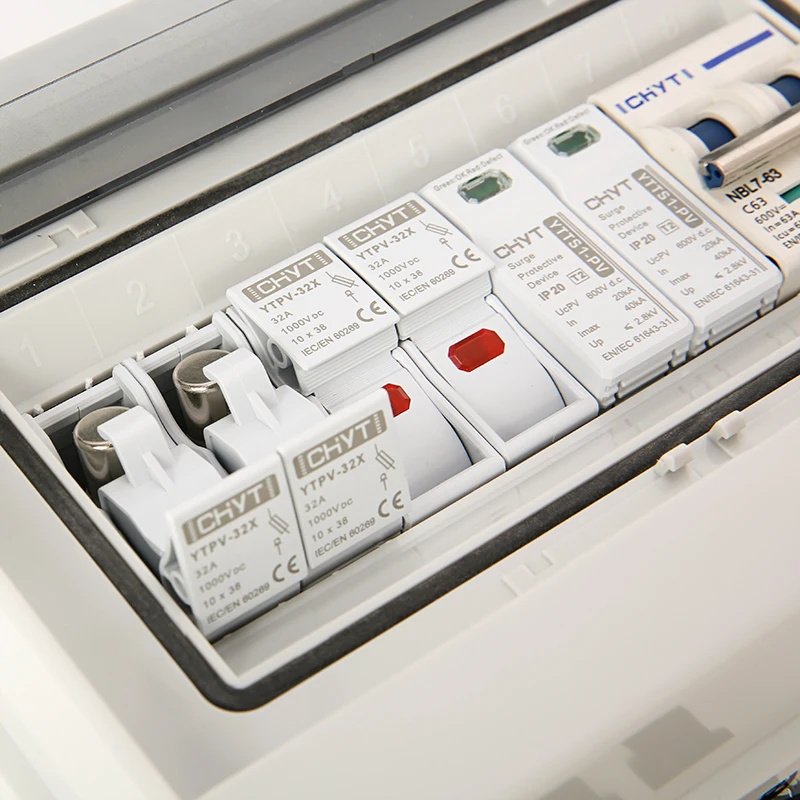

Caja de protección de corriente continua para unir dos strings de paneles en una sola entrada MPPT del inversor. Incluye 4 portafusibles 10×38 mm 1000 V DC con fusibles gPV de 10 A (polo + y − de cada string), 2 protectores de sobretensiones SPD tipo 2 600 V DC (In 20 kA, Imax 40 kA, Up ≤ 2,8 kV) y magnetotérmico DC 2P C63 600 V (Icu 6 kA) como seccionador de salida. Envolvente IP65 de 8 módulos con tapa transparente, 2 pares de conectores MC4 de entrada, prensaestopas de salida y borne de tierra PE.

Especificaciones

SubcategoríaCuadros eléctricos y cajas
TipoCaja de protección PV (DC)
UsoProtección línea fotovoltaica
Entradas / salidas2 strings → 1 salida
Tensión máx. DC600 Voltios
Fusibles4 × gPV 10 A, 10×38 mm 1000 V DC
Protector sobretensionesSPD tipo 2 600 V DC, 20/40 kA
Magnetotérmico DC2P C63 600 V
Módulos8
Protección IPIP65
ConectoresMC4
Líneas MPPT1

Preguntas frecuentes

¿Puedo conectar dos strings a un inversor con un solo MPPT?

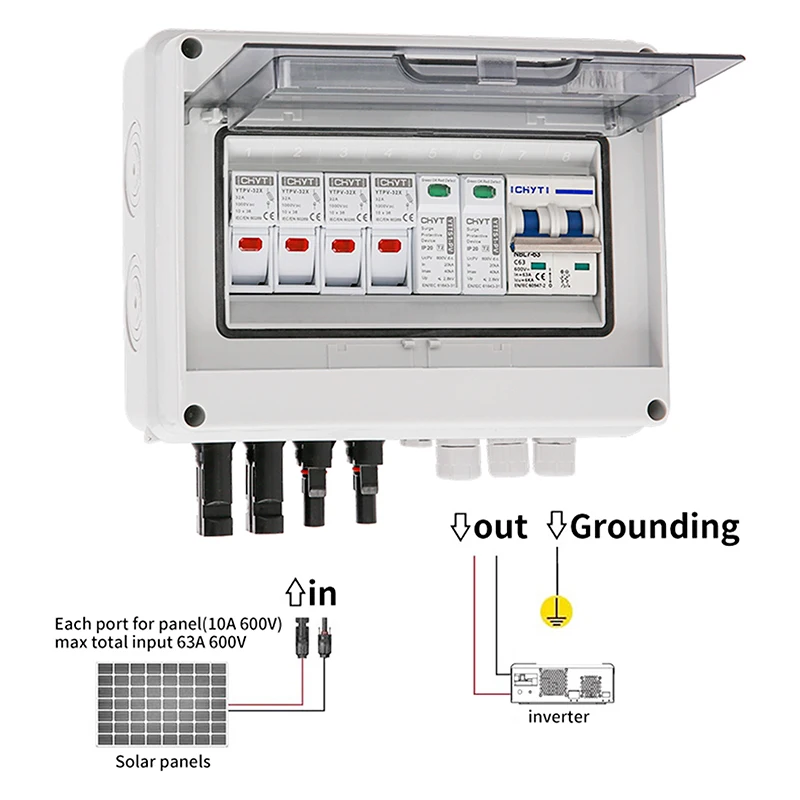

Sí, para eso está pensada: une dos strings en paralelo (misma cantidad y modelo de paneles) y los entrega por una sola salida al MPPT. Cada string lleva sus propios fusibles de 10 A; la corriente total de salida admite hasta 63 A.

¿Para qué sirve una caja de protección PV?

Protege la línea de corriente continua entre los paneles y el inversor: los fusibles cortan un string en cortocircuito o con corriente inversa, el protector de sobretensiones (SPD) desvía a tierra los picos por rayos y el magnetotérmico DC permite cortar los paneles para trabajar en el inversor con seguridad.

¿Qué tensión máxima de string admite?

Hasta 600 V DC. Antes de instalar hay que comprobar la tensión de circuito abierto (Voc) del string a baja temperatura: en invierno puede superar la nominal en un 10–15 %.

¿Dónde se instala?

Cerca del inversor o en la cubierta, en pared. El envolvente es IP65, apto para exterior, con conectores MC4 para los strings y prensaestopas para la salida y la toma de tierra.

¿Necesito un electricista para instalarla?

Sí, la instalación debe hacerla un instalador habilitado según el REBT, con la puesta a tierra del SPD conectada. Bilotex la monta junto con los paneles y el inversor.
