Caja de protección PV TOMZN 4 líneas (4 entradas / 4 salidas) DC 1000 V

229,00 € (IVA incluido)

En stock

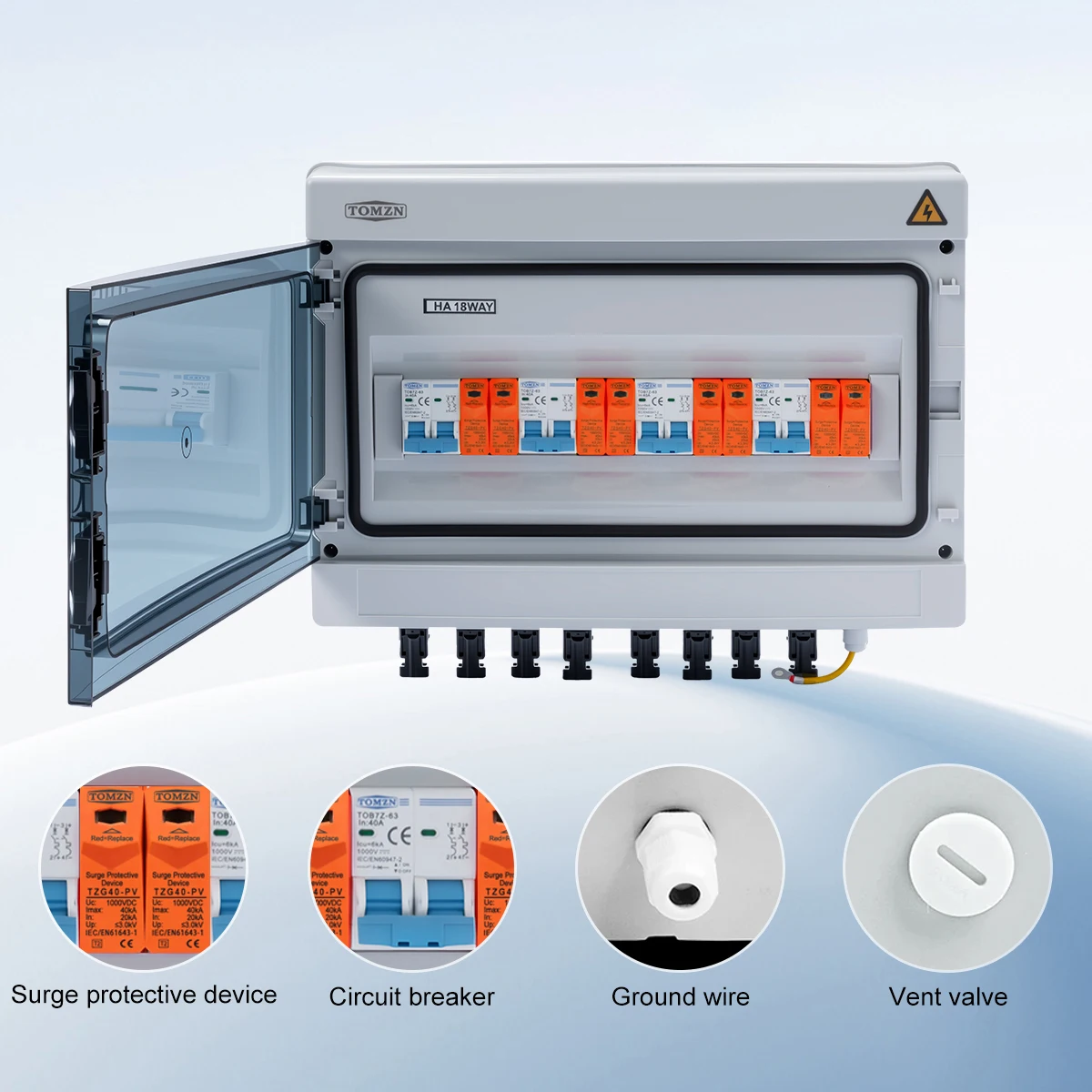

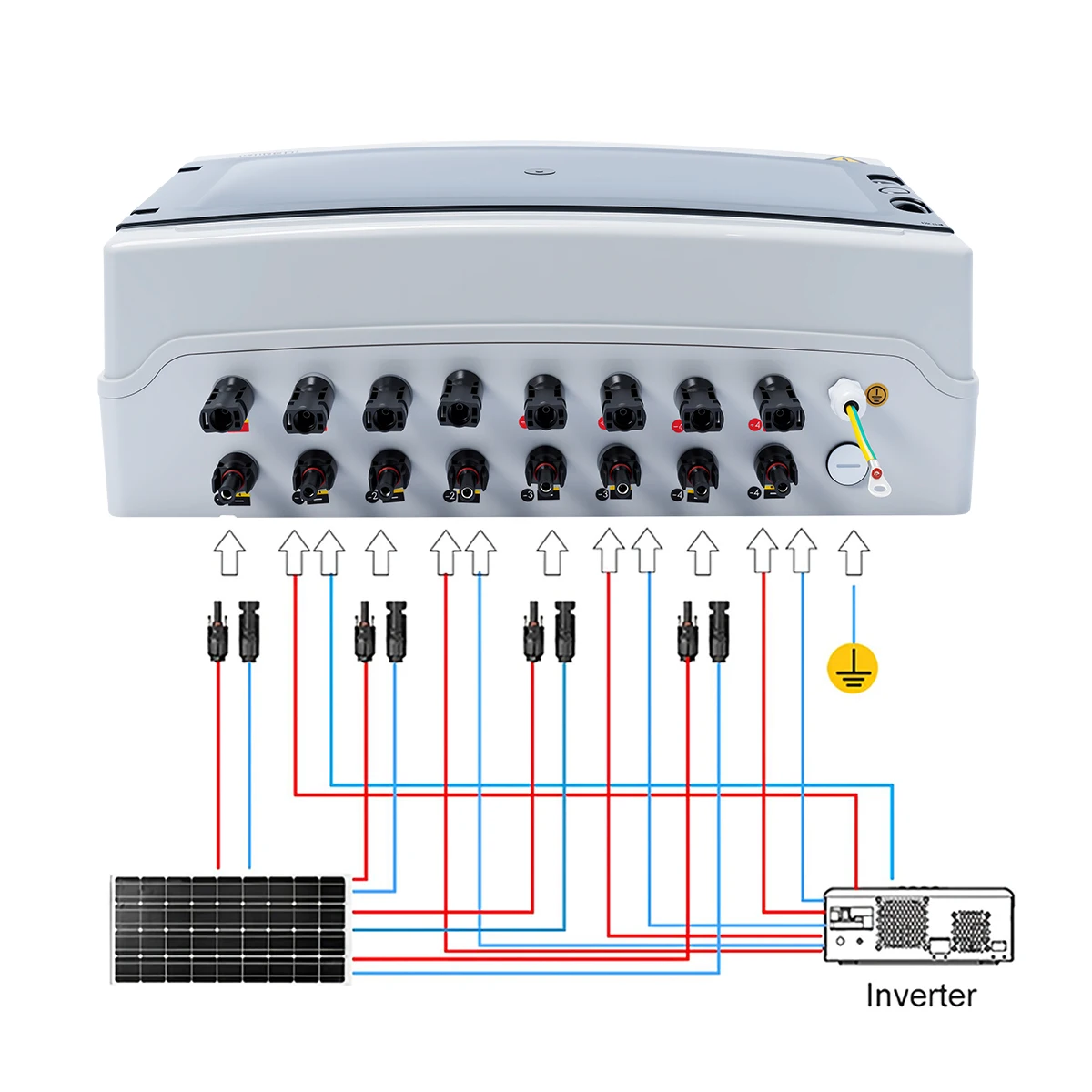

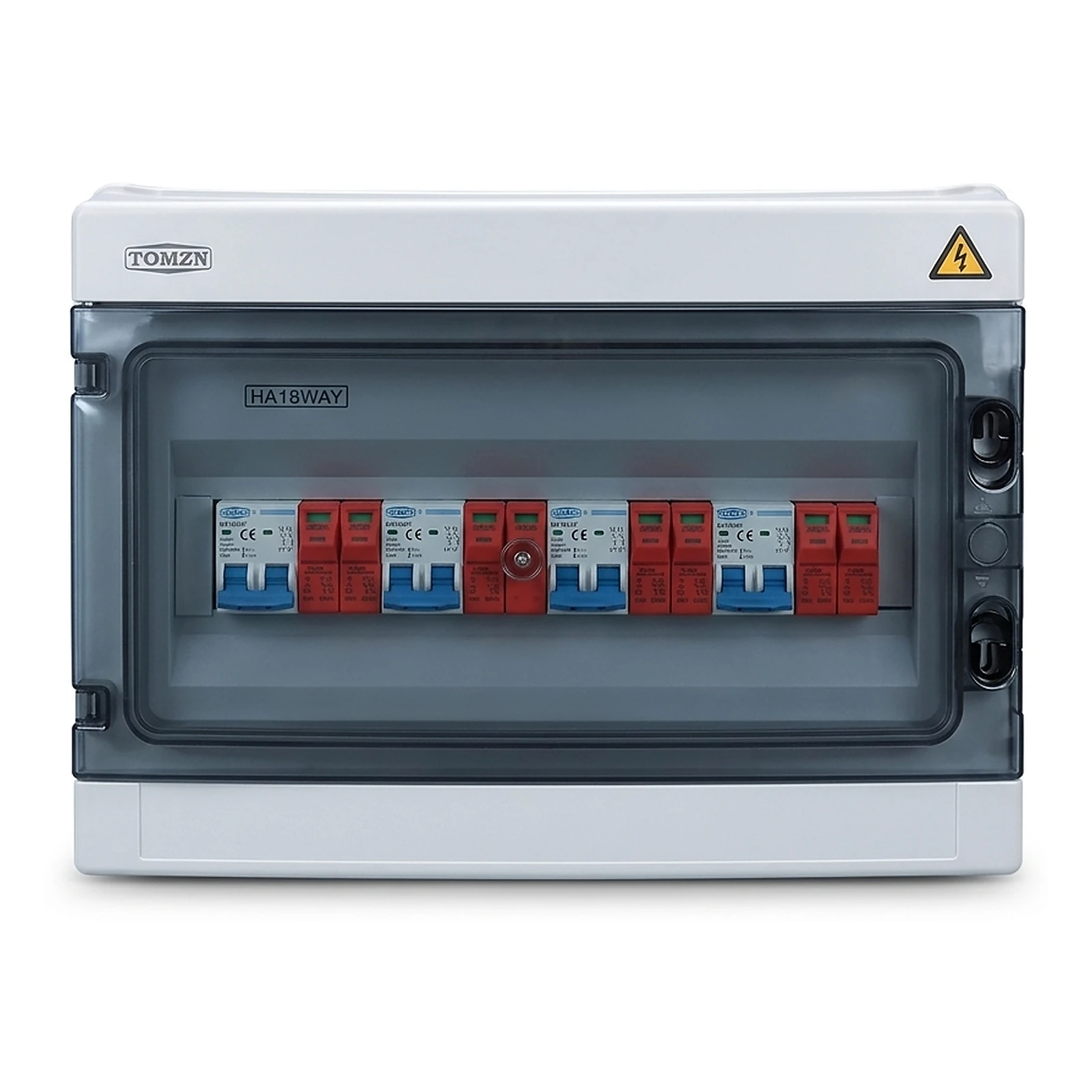

Caja de protección de corriente continua TOMZN para cuatro strings independientes, uno por MPPT. Cada línea lleva magnetotérmico DC 2P 1000 V como protección y seccionador y protector de sobretensiones SPD 2P 1000 V DC. Envolvente IP65 de 18 módulos con puerta transparente, 8 pares de conectores MC4 (entrada y salida), válvula de ventilación y toma de tierra.

Especificaciones

SubcategoríaCuadros eléctricos y cajas
TipoCaja de protección PV (DC)
UsoProtección línea fotovoltaica
Entradas / salidas4 líneas → 4 salidas
Tensión máx. DC1000 Voltios
Protector sobretensiones4 × SPD 2P 1000 V DC
Magnetotérmico DC4 × 2P 1000 V
Módulos18
Protección IPIP65
ConectoresMC4
MarcaTOMZN
Líneas MPPT4

Preguntas frecuentes

¿Sirve para inversores de alta tensión?

Sí: todos los componentes son de 1000 V DC, así que admite strings largos de inversores trifásicos y comerciales con hasta cuatro MPPT.

¿Para qué sirve una caja de protección PV?

Protege la línea de corriente continua entre los paneles y el inversor: los fusibles cortan un string en cortocircuito o con corriente inversa, el protector de sobretensiones (SPD) desvía a tierra los picos por rayos y el magnetotérmico DC permite cortar los paneles para trabajar en el inversor con seguridad.

¿Qué tensión máxima de string admite?

Hasta 1000 V DC. Antes de instalar hay que comprobar la tensión de circuito abierto (Voc) del string a baja temperatura: en invierno puede superar la nominal en un 10–15 %.

¿Dónde se instala?

Cerca del inversor o en la cubierta, en pared. El envolvente es IP65, apto para exterior, con conectores MC4 para los strings y prensaestopas para la salida y la toma de tierra.

¿Necesito un electricista para instalarla?

Sí, la instalación debe hacerla un instalador habilitado según el REBT, con la puesta a tierra del SPD conectada. Bilotex la monta junto con los paneles y el inversor.
